Тендеры на серверные шкафы: как проверить полезный объём

Тендеры на серверные шкафы легко оценить неверно, если ограничиться высотой в юнитах и внешними размерами. Корпус нужного размера может не принять сервер на штатных направляющих, а установленный блок розеток перекроет доступ к разъёмам. Проверять нужно полезное пространство в собранной конфигурации, нагрузку и комплект монтажа. Такой разбор отличается от подбора обычного металлического шкафа: здесь решающими становятся оборудование и его обслуживание.

Начните с карты размещения оборудования

До выбора артикула выпишите все устройства, которые должны находиться внутри. Для каждого нужны высота, глубина корпуса, масса, направление воздушного потока, тип крепления и выступающие элементы. Отдельно укажите направляющие, полки, кабельные организаторы, распределители питания и запасные места, если они предусмотрены заданием.

Не заменяйте отсутствующую спецификацию оборудования предположением «любой стандартный сервер подойдёт». Один заказчик собирает телекоммуникационный узел с короткими коммутаторами, другой размещает глубокие серверы и тяжёлый источник бесперебойного питания. Одинаковая высота шкафа не делает эти задачи одинаковыми.

Разделите требования на обязательные показатели из закупки, параметры совместимости и ваши монтажные допущения. Например, требование внешней глубины относится к самому шкафу, расстояние между монтажными стойками определяет установку направляющих, а свободное пространство за сервером нужно для кабелей. Эти величины нельзя записать в одну строку «глубина».

В матрице соответствия сохраните название документа изготовителя, редакцию и страницу. Фотография собранного шкафа не подтверждает допустимую нагрузку или диапазон регулирования стоек. У торгового предложения также проверьте полный артикул: комплектация сходных корпусов может различаться дверями, боковыми панелями и основанием.

Высота U и внешняя глубина не описывают полезный объём

Высота в U показывает доступное монтажное пространство по вертикали. Однако сумма высот устройств не отвечает на вопрос, остаются ли доступными кабели и органы управления. Полка может требовать места сама, монтажный аксессуар может выступать в соседнюю область, а изготовитель оборудования может устанавливать требования к расположению соседних устройств. Их проверяют по документации соответствующего изделия.

Для глубины нужны как минимум три проверки: помещается ли корпус с разъёмами, подходит ли диапазон установки направляющих и закрываются ли двери без давления на кабели. Учитывайте ручки, кабельные рычаги и минимально допустимый изгиб кабеля. Внешняя глубина включает конструктивные элементы корпуса, поэтому не равна расстоянию между передней и задней монтажными плоскостями.

Условный расчёт: проект предусматривает сервер глубиной 720 мм, задние соединения занимают ещё 90 мм, спереди требуется 40 мм свободного пространства. Предварительная оценка составляет 850 мм. Это не готовое требование к внешней глубине шкафа: нужно сверить реальные монтажные плоскости, выступ направляющих, положение дверей и аксессуаров по чертежу. Все значения в этом примере придуманы для объяснения метода.

Нельзя просто вычесть глубину сервера из внешней глубины шкафа и объявить остаток монтажным запасом. Часть размера занимают двери и элементы рамы, а свободное пространство может распределяться не там, где оно необходимо. Запросите вид сбоку с установленными монтажными стойками и предельными положениями регулировки.

Полезный результат такой проверки выглядит конкретно: «выбранные направляющие устанавливаются при расстоянии между стойками в таком диапазоне; выбранное положение стоек оставляет требуемый доступ сзади». Фраза «серверный шкаф универсальный» такого доказательства не даёт.

Нагрузка: проверьте режим и путь передачи веса

Статическая и динамическая нагрузки относятся к разным условиям использования. Это видно даже в карточках изготовителей: например, Schneider Electric отдельно указывает static load и dynamic load для AR3810. Значения конкретного артикула нельзя переносить на другой шкаф или трактовать как разрешение перевозить его любым транспортом с установленной техникой.

Сначала определите, на чём стоит шкаф при эксплуатации: на опорах, колёсах, цоколе или иной конструкции. Затем проверьте, требуется ли перемещение в загруженном состоянии и допускает ли его инструкция. Даже достаточная нагрузка на раму не подтверждает несущую способность пола, пандуса или фальшпола помещения.

Сложите массы устройств, полок, креплений, кабелей и распределителей питания. Отдельно проверьте предельную нагрузку каждой полки и направляющих. Тяжёлый прибор нельзя считать безопасно установленным только потому, что общая масса ниже предела шкафа. Требования к креплению и расположению центра тяжести нужно брать из руководств, а монтаж согласовывать с ответственным специалистом.

Если в задании указана только «нагрузка», зафиксируйте неопределённость до подачи заявки. Не выбирайте более выгодную трактовку самостоятельно: разные режимы могут привести к разным артикулам и цене.

Двери, вентиляция и питание проверяются вместе

Перфорированная дверь не гарантирует нужный температурный режим. Нужно понимать, откуда оборудование забирает воздух, куда выбрасывает тепло и как помещение удаляет это тепло. Вентиляторная панель не заменяет расчёт охлаждения. При поставке только шкафа отдельно обозначьте границу вашей ответственности и состав подтверждений по техническому заданию.

Двери проверяют не только по материалу. Уточните направление открывания, возможность перестановки петель, тип замка и необходимое место для обслуживания. В узком помещении цельная задняя дверь может не открываться полностью. Съёмная панель тоже требует места, куда её можно убрать, и доступа сотрудников, которые будут обслуживать оборудование.

Для блока распределения питания, PDU, укажите способ установки, габариты, разъёмы, входное подключение и кабель. Вертикальное исполнение может экономить высоту U, но занимать пространство за сервером. Проверьте, не перекрывает ли оно кабельный рычаг, доступ к источникам питания и выход оборудования на направляющих.

Количество розеток сверьте с числом вводов питания устройств и предусмотренной схемой резервирования. Это не рекомендация самостоятельно проектировать электроснабжение: исходные параметры должен дать проект или заказчик. При поставке PDU нельзя обещать подключение, если в комплекте нет нужного кабеля, вилки или предусмотренного способа присоединения.

Заземление и электрическую безопасность проверяют по инструкции изготовителя, проекту и применимым требованиям. Внешнее сходство двери и панели не подтверждает наличие всех перемычек в комплекте. Такие мелкие детали часто обнаруживают уже при сборке, когда заменить комплектацию сложнее.

Сверьте поставку и монтаж до расчёта цены

Составьте отдельную ведомость комплекта. В ней должны быть корпус, двери, боковые панели, стойки, крепёж, опоры или колёса, полки, организаторы, PDU и дополнительные элементы, которые прямо требуются закупкой. Не подразумевайте их наличие по рекламной фотографии. Для каждого аксессуара нужен артикул, количество и подтверждение совместимости.

Проверьте способ доставки. Собранный шкаф может не пройти в дверь или лифт; разборный потребует сборки и подходящего места. Уточните размеры именно транспортной упаковки, массу грузового места, маршрут до помещения и наличие разгрузки. Условия здания влияют на стоимость исполнения даже при одинаковой цене товара.

Условный сценарий: заказчик требует установить шесть шкафов в помещении второго этажа. У поставщика есть подходящий корпус, но предложение включает только доставку до входа. В расчёте отсутствуют подъём, сборка, крепление и уборка упаковки. Соответствие технических характеристик здесь не означает готовность исполнить весь контракт.

Перед подачей сведите выводы в одну таблицу: требование, характеристика выбранной конфигурации, источник, наличие в поставке и открытый вопрос. По спорным местам запросите разъяснение установленным способом. Общее описание мебели и КТРУ не решает вопросы установки серверов; разбор металлических шкафов и стеллажей относится к другой задаче.

До оформления предложения попросите инженера проверить хотя бы одно типовое размещение в масштабе. Для сложного комплекта полезен монтажный чертёж с обозначенными зонами кабелей, дверей и распределителей питания. Такая проверка не заменяет проект, но выявляет несовместимость до закупки оборудования. Если заказчик требует запас для будущего расширения, запишите его отдельно: число свободных U, допустимая дополнительная масса и свободные точки питания. Нельзя обещать неопределённый «запас на развитие», если его невозможно проверить при приёмке.

FAQ

Можно ли выбирать шкаф только по числу U?

Нет. Нужно проверить глубину корпуса и направляющих, свободное место под соединения, нагрузку и комплект аксессуаров. Два шкафа одинаковой высоты могут обеспечивать разную совместимость с одним сервером.

Достаточно ли большей внешней глубины?

Не всегда. Важны регулировка монтажных стоек, положение дверей, аксессуары и доступ к разъёмам. Попросите чертёж выбранной конфигурации вместо обещания, что «всё поместится».

Можно ли перемещать заполненный шкаф, если есть колёса?

Проверьте режим, предельную нагрузку и ограничения инструкции. Наличие колёс не является универсальным разрешением на перевозку с установленным оборудованием. Для транспортировки могут действовать отдельные требования.

Иллюстрация

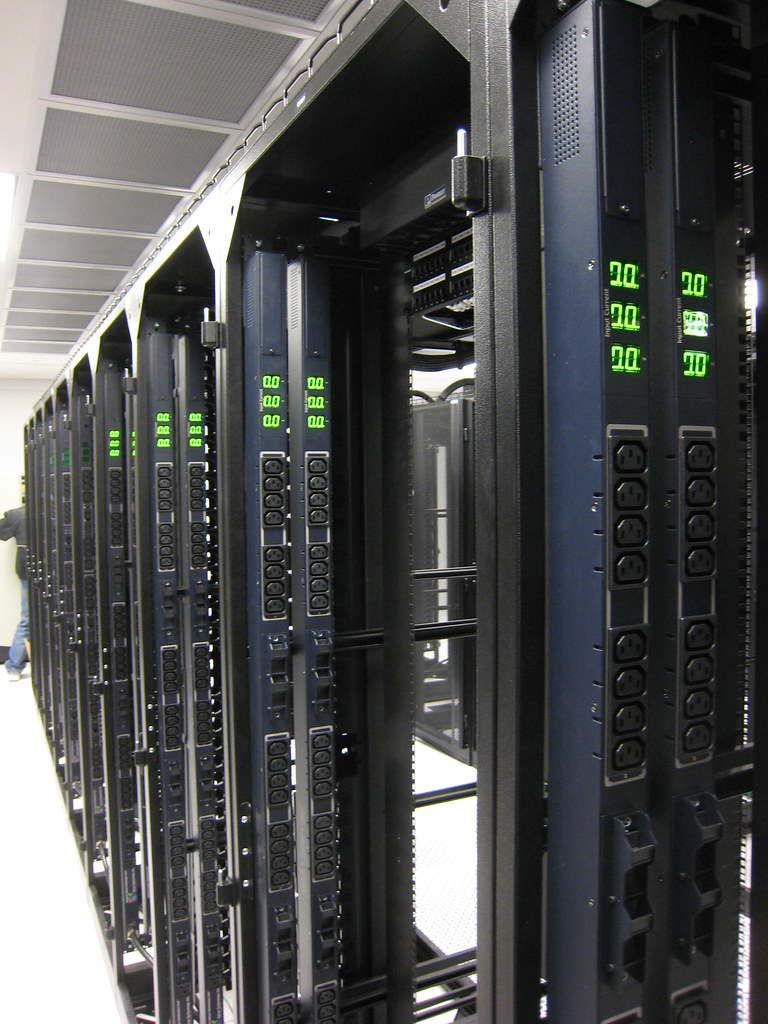

Фото: Bugeater (bugeaters), Awaiting servers, CC BY 2.0. Без изменений.
