ТЗ с чертежами: как проверить размеры и комплектность

ТЗ с чертежами нельзя проверять отдельно от таблиц характеристик и спецификации. На графике может стоять один номер позиции, в ведомости другой, а комплектующие перечислены в примечании мелким шрифтом. Поставщику нужна единая матрица размеров, допусков и состава, чтобы заявка на тендер относилась к той же конфигурации, которую компания сможет поставить.

ТЗ с чертежами: соберите единую систему позиций

Статья 33 44-ФЗ связывает описание объекта закупки с функциональными, техническими и качественными характеристиками. Показатели должны позволять установить соответствие предлагаемого товара требованиям. Основные правила описания объекта находятся в статье 33 44-ФЗ. Чертеж является частью пакета, но его смысл определяется вместе с таблицами, примечаниями и другими приложениями.

Сначала составьте реестр файлов:

Названия в примере условны. В реальном реестре сохраняйте исходное обозначение без исправлений «для удобства». Если в чертеже написано 01, а в спецификации 1А, создайте связь и отметьте расхождение, не переименовывая источники.

Техническое задание может использовать несколько уровней: изделие, сборочная единица, деталь, комплект поставки. У каждой строки должна быть понятная родительская позиция. Иначе шайба или кабель из примечания потеряются при расчете цены.

Проверьте качество исходных файлов до инженерной работы. В многостраничном PDF могут отсутствовать листы, а архив может содержать несколько редакций с одинаковыми названиями. Сравните перечень листов, основную надпись, дату и обозначение изменения. Если документация содержит файл чертежа и его копию в приложении, не считайте их автоматически одинаковыми.

Для каждой версии поставьте статус: рабочая, заменена, требует уточнения. Инженер получает только рабочий набор, но архив сохраняет прежние редакции. После изменения закупки статус матрицы снимают, затронутые строки проверяют снова. Даже одна исправленная выноска способна изменить комплектность.

Как читать размеры, единицы и допуски

Переносите каждый проверяемый параметр в матрицу вместе с единицей измерения и местом в источнике. Запись «ширина 500» недостаточна. Нужны миллиметры или другая указанная единица, допуск, направление измерения и номер листа.

Проверьте:

• габаритные и присоединительные размеры;
• диаметры, радиусы, углы и межосевые расстояния;
• верхние и нижние отклонения;
• единицы измерения;
• масштаб и отметку о недопустимости измерения по изображению, если она есть;
• материал и покрытие;
• обозначения разрезов и выносных элементов;
• ссылки на стандарты и технические условия;
• соответствие размеров в графике и таблице.

Не измеряйте экран линейкой и не восстанавливайте размер по пропорции картинки, если документ не разрешает такой способ. Масштаб мог измениться при сканировании или экспорте. Для предложения используйте только нанесенные значения и официальные разъяснения.

Если единицы различаются, выполняйте явное преобразование. В матрице храните исходное и приведенное значение. Например, один метр равен тысяче миллиметров, но сам перевод не решает вопрос допуска. Значение 0,5 м без указанного допуска нельзя автоматически приравнять к требованию 500 ± 1 мм.

Не округляйте значение до проверки границы. Сначала переводят единицы с достаточной точностью, затем сопоставляют с допуском, и только после этого оформляют значение в заявке по правилам документации. Если производитель указывает диапазон, сравнивайте обе границы. Среднее значение диапазона не подтверждает соответствие всему требованию.

Отдельно проверьте направление размера. Высота на одном виде может соответствовать глубине в коммерческом описании производителя. В матрице используйте нейтральное обозначение из чертежа и приложите схему связи с каталогом. Подмена названий без проверки приводит к тому, что правильные числа сравниваются с разными осями.

Условный пример. В таблице указан габарит не более 600 мм, а на чертеже стоит 0,58 м. После перевода это 580 мм, что укладывается в верхнюю границу. Но рядом есть выступ 30 мм, и неясно, входит ли он в габарит. Вывод о соответствии откладывают до чтения вида и примечаний либо получения разъяснения. Все размеры условны.

Как проверить комплектность между графикой и таблицами

Комплектность часто распределена между спецификацией, выносками и текстовыми примечаниями. Создайте строку на каждый элемент, даже если он не имеет отдельной цены.

Не добавляйте деталь только потому, что она нарисована рядом. Графика может показывать существующее оборудование, место монтажа или справочный объект. Определите роль по обозначению, спецификации и примечаниям.

Обратная ошибка тоже опасна: поставщик считает только строки с ценой и пропускает элемент, который должен входить в комплект бесплатно. Для расчета себестоимости слово «в комплекте» означает реальный товар, упаковку, закупку и доставку, даже если заказчик не выделяет отдельную оплату.

Попросите закупщика подтвердить комплект производителя письменно или стабильным документом. Маркетинговая фотография не доказывает, что крепеж, переходник или кабель входит в поставку. Если элемент приобретается отдельно, добавьте артикул, цену, срок поставки и совместимость.

Проверьте количество комплектующих на единицу основного изделия и на весь лот. Четыре крепления на один узел при десяти узлах означают сорок креплений, если документы не устанавливают иной состав. Запишите формулу в матрице, чтобы второй сотрудник мог пересчитать количество.

Условный пример. Лот содержит 12 изделий, каждому нужны два кронштейна и четыре болта. Расчет дает 12 × 2 = 24 кронштейна и 12 × 4 = 48 болтов. Если упаковка болтов содержит 20 штук, для закупки нужны три упаковки, то есть 60 болтов, а не 48. Остаток и цена упаковки входят во внутреннюю себестоимость. Все количества условны.

Статья 33 позволяет включать при необходимости требования к монтажу, наладке, эксплуатации и обучению, а для новых машин и оборудования предусматривает специальные требования к гарантии производителя и (или) поставщика. Не считайте чертеж только производственным файлом: он может определять монтажные переходники, кабели и работы, которые меняют цену.

Как перенести проверку в заявку на тендер

Состав заявки по 44-ФЗ проверяют по статье 43 и условиям закупки. Статья 43 регулирует сведения и документы заявки. Не загружайте в предложение лишнюю внутреннюю расшифровку чертежа, если она не требуется. Но внутри компании должна остаться полная матрица соответствия.

Для каждого требования укажите:

1. Точное значение из ТЗ.
2. Страницу, лист и позицию.
3. Значение предлагаемого товара.
4. Документ производителя.
5. Статус: соответствует, не соответствует, нужно уточнение.
6. Ответственного инженера.

Материал о том, как читать ТЗ тендера, поможет собрать полный набор требований, а статья про эквивалент товара в заявке пригодится для проверки показателей предлагаемой модели.

TenderScan помогает анализировать техническое задание и сопоставлять требования с каталогом поставщика. Чертежи все равно требуют инженерной проверки: автоматическое извлечение текста не подтверждает геометрию, связь видов и комплектность.

Что делать при противоречии документов

Не выбирайте значение, которое удобнее вашему товару. Запишите оба источника, влияние на предложение и вопрос заказчику. До ответа можно посчитать отдельные коммерческие сценарии, но финальный статус соответствия остается открытым.

Порядок внутри команды:

1. Инженер фиксирует расхождение с листами и строками.
2. Тендерный специалист проверяет последнюю версию пакета.
3. Юрист или ответственный сотрудник формулирует запрос по правилам процедуры.
4. После ответа матрица обновляется с ссылкой на разъяснение.
5. Финансовый отдел пересчитывает цену, если изменился состав.
6. Второй инженер проверяет критичные размеры.

Если срок разъяснений прошел, не маскируйте неопределенность отметкой «соответствует». Руководитель принимает решение об участии с зафиксированным риском либо отказывается. Это управленческое решение, а не технический вывод.

При ответе заказчика проверьте, изменился ли только спорный размер или связанные требования. Разъяснение может ссылаться на новый файл или уточнять способ измерения. Сохраните ответ рядом с матрицей и укажите, какие строки он закрыл. Устное пояснение менеджера заказчика не заменяет предусмотренный процедурой источник.

Перед передачей производителю сформируйте выжимку без собственных догадок. В ней должны быть исходные размеры, допуски, количество и ссылки на листы. Производитель подтверждает конкретную конфигурацию и срок. Общий ответ «аналог подходит» не закрывает строки соответствия.

Перед подачей распечатайте или экспортируйте матрицу в стабильный формат и проверьте версии. Практический результат статьи: ни одна строка чертежа, которая влияет на цену или соответствие, не должна оставаться без связи с товаром и источником.

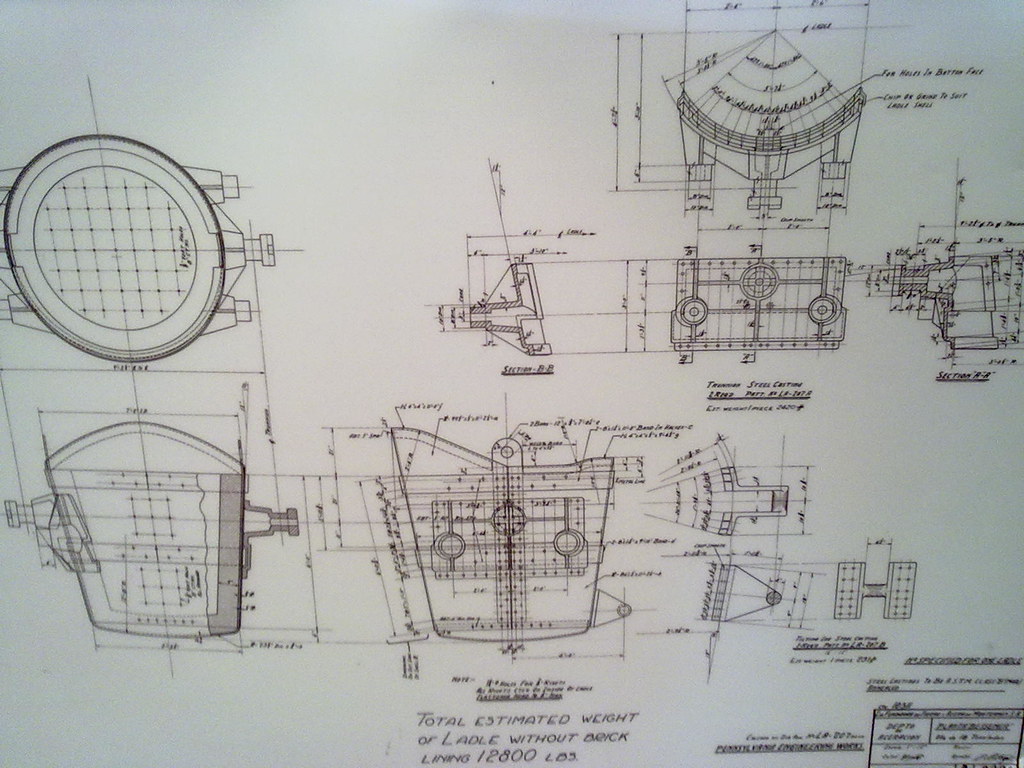

Фото: Diagram, israelavila, CC BY 2.0. Изображение использовано без изменений.

Часто задаваемые вопросы

Можно ли определить размер по масштабу чертежа?

Не следует восстанавливать обязательный параметр по изображению, если документ прямо не дает такого способа. Экспорт и сканирование меняют масштаб. Используйте нанесенные размеры и разъяснения.

Что важнее при расхождении чертежа и таблицы?

Универсального приоритета без документов закупки нет. Зафиксируйте противоречие, проверьте версии и используйте предусмотренный порядок запроса разъяснений.

Нужно ли включать в цену детали без отдельной строки?

Если документы относят их к комплекту поставки, их себестоимость нужно учесть. Сначала подтвердите роль элемента по спецификации, выноскам и примечаниям.

Кто должен проверять ТЗ с чертежами?

Тендерный специалист контролирует версии и заявку, а инженер проверяет геометрию, материалы и комплектность. Критичные параметры полезно передать на независимую вторую проверку.
